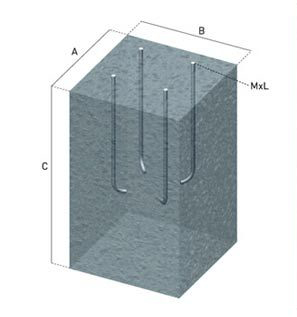

En las siguientes tablas se detallan las dimensiones de la cimentación mínima para el anclaje de columnas y báculos, calculadas según la ecuación de Sultzberger para K=5, K=10 y K=15 kg/cm3, como coeficiente de compresibilidad volumétrica del terreno, según sea éste blando, normal o rocoso, respectivamente.
El equilibrio se considera estable si se verifica la ecuación:
1,5 Mv = (M1 + M2)
Siendo:

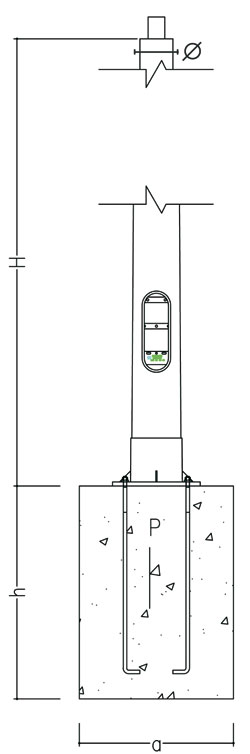

Mv = F(H + 2/3 h)
M1 = 0,278 a h3K
M2 = P x 0,4a
Donde:
F = esfuerzo horizontal en punta (Tn)
H = altura (m)
h = profundidad de cimentación (m)
a = dimensión horizontal de cimentación (m)
P = peso de la cimentación y del candelabro (Tn)
El esfuerzo horizontal en punta está provocado por la acción del viento sobre la columna y su luminaria.
